Ker vem da ste fellow nerdonje in geekonje, imam filing, da vam bi tole znalo biti kul.

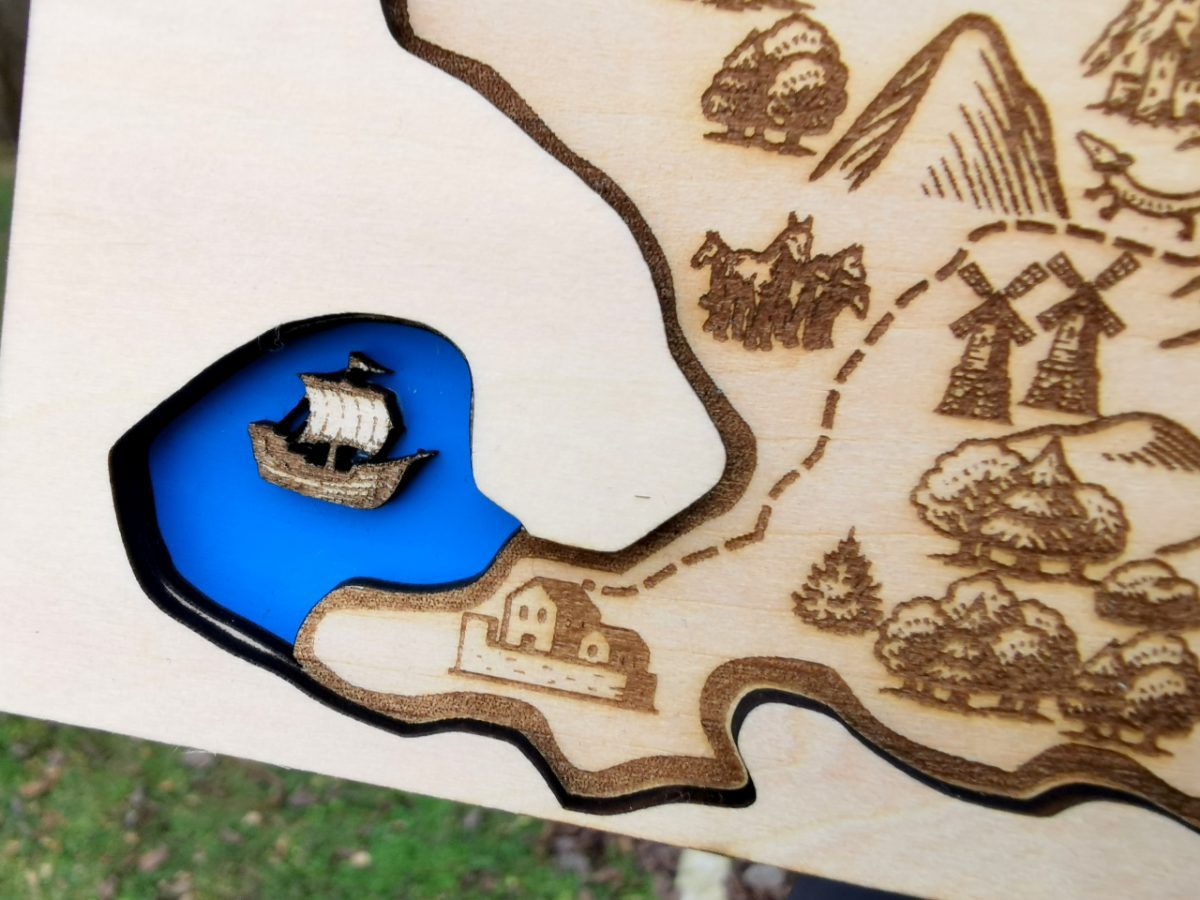

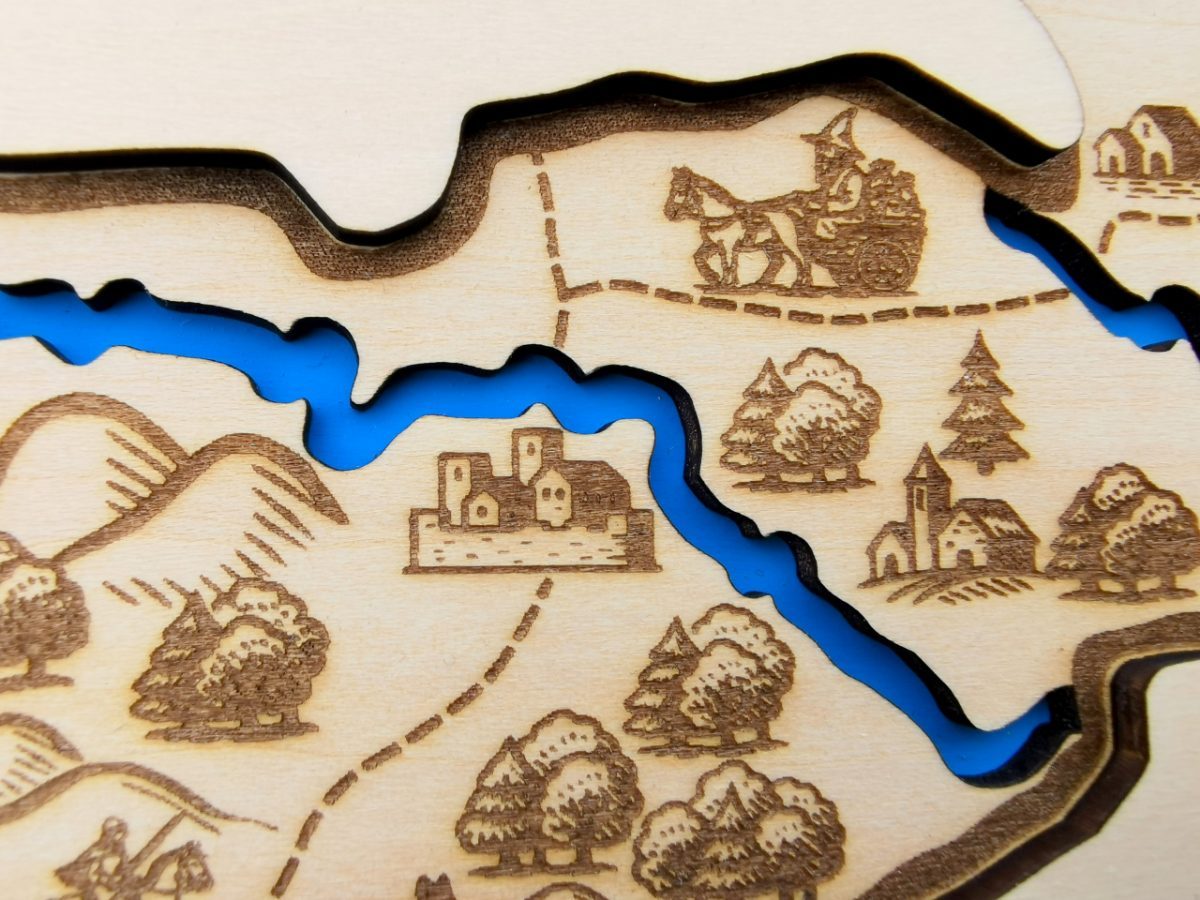

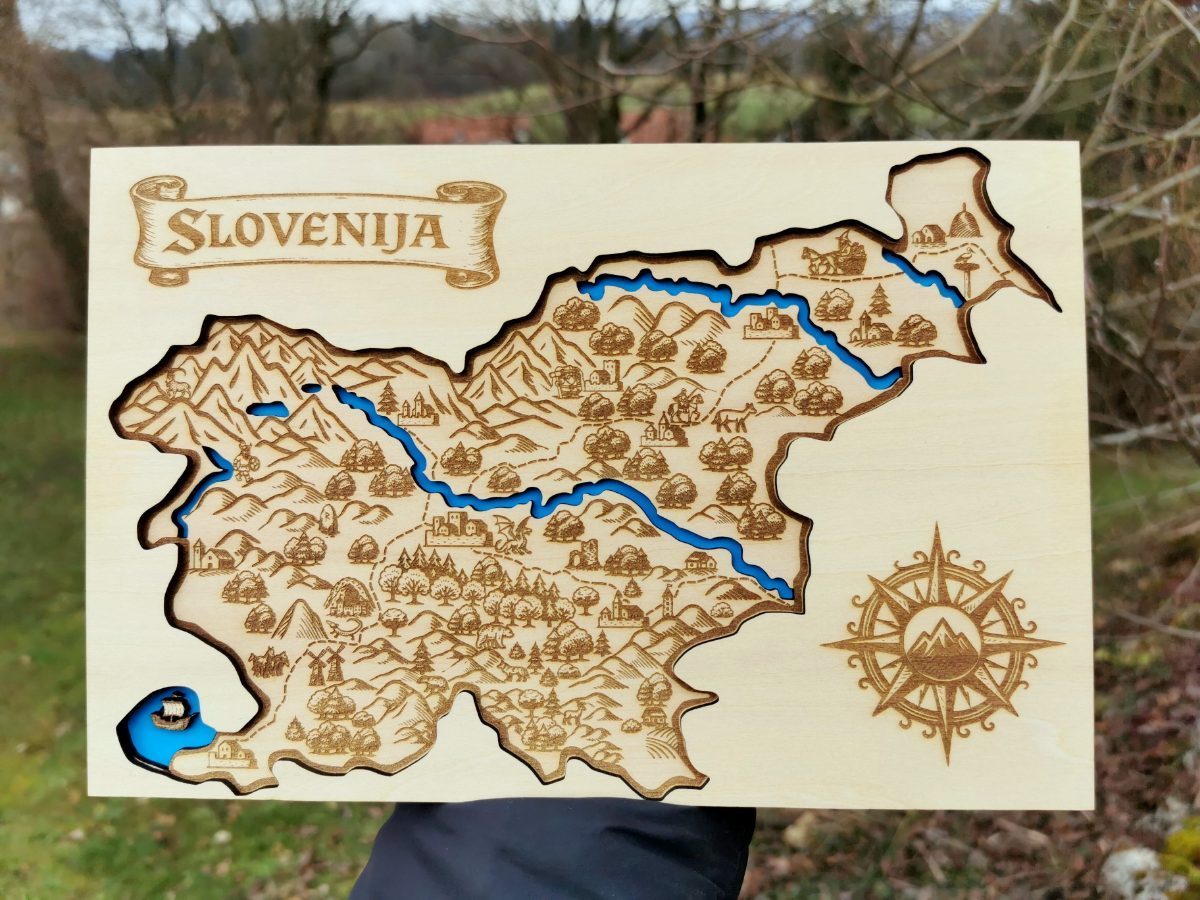

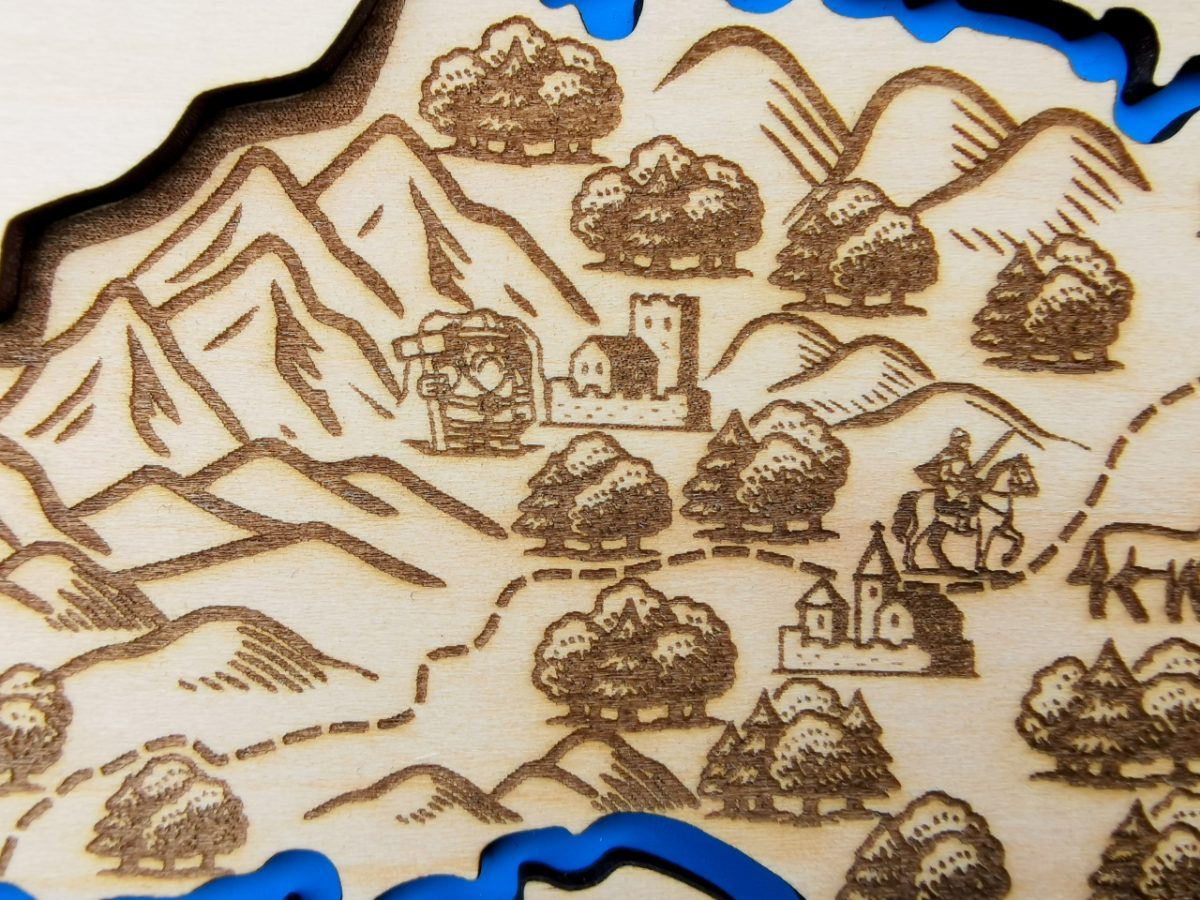

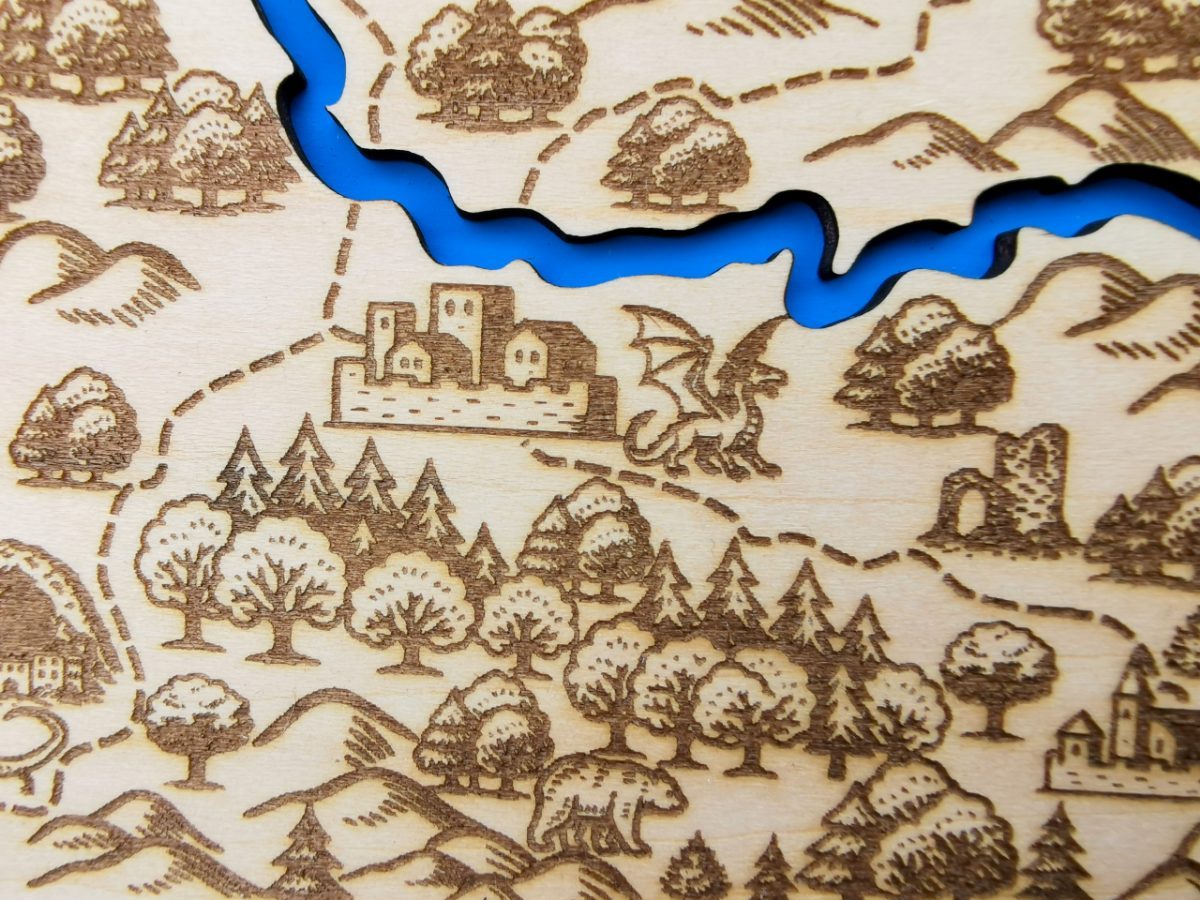

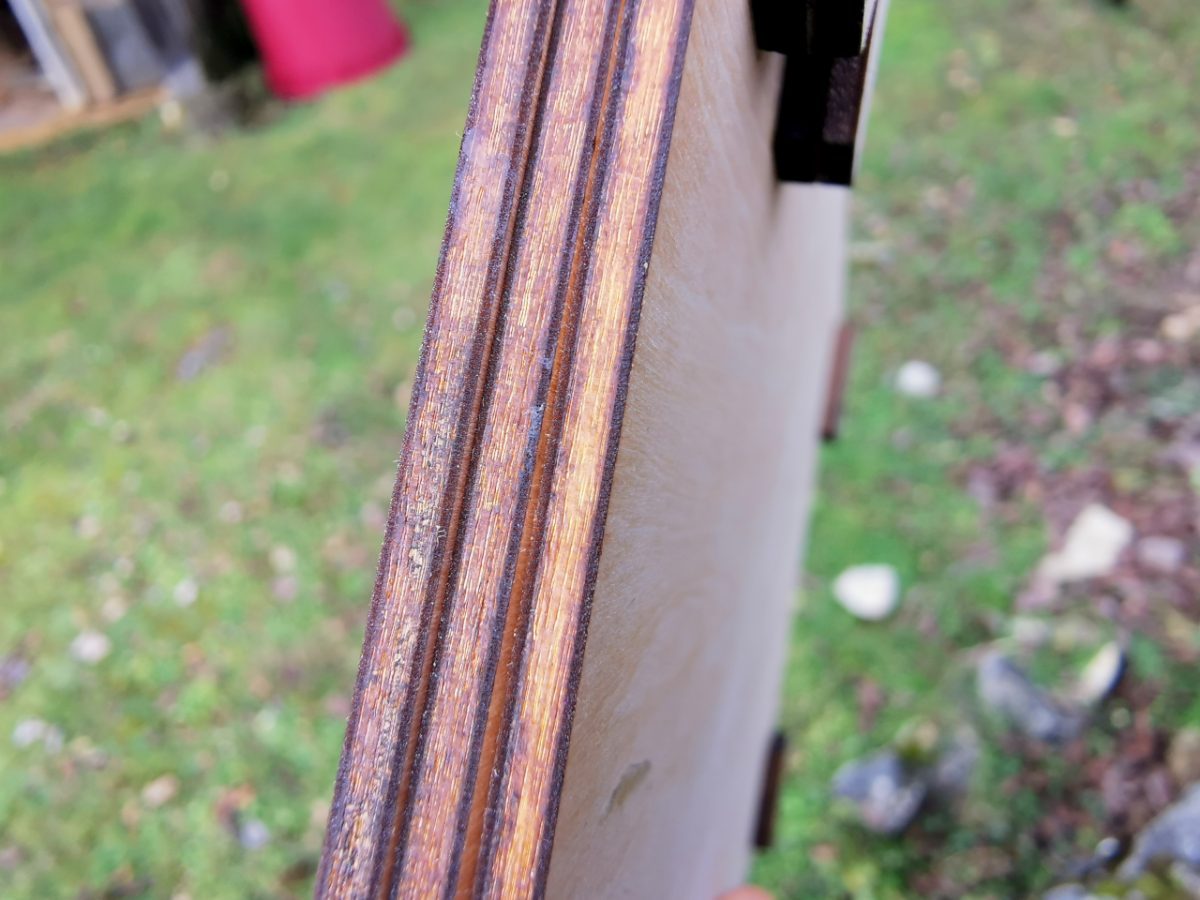

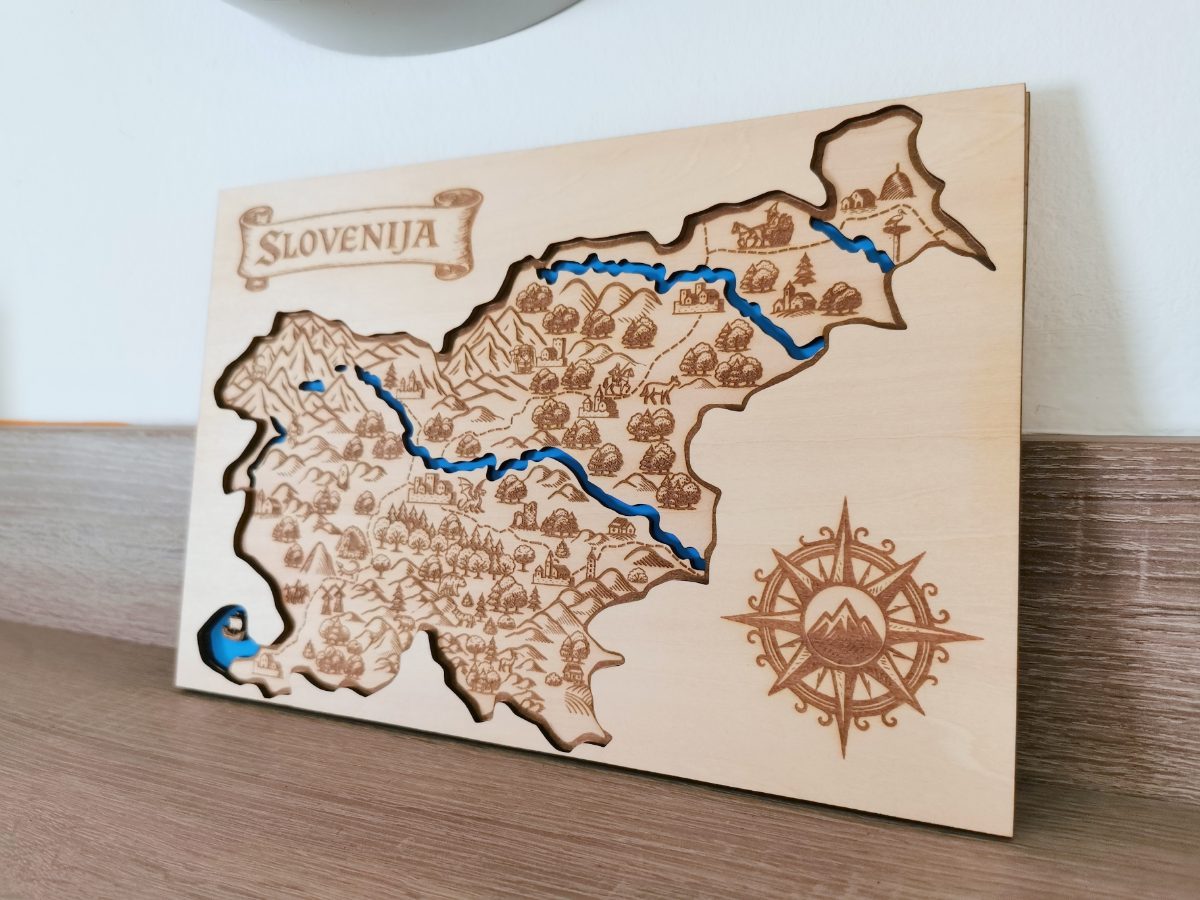

Tole je fantazijski zemljevid Slovenije, lotr stil, ki ga je naredila moja boljša polovica (jaz sem pomagal farbati pa limati!). Narisan je z Inkscapom, potem pa lasersko graviran. Trije sloji, prva itak morje (akril farba), drugi zemljevid, tretji "pokrov".

Malce je izziv odločiti se, kaj vse dodati na zemljevid (recimo, kake trte bi se lahko uturile še kam), kolk pa pustiti, da celotna stvar "diha". Ampak mislim, da je kar dobro izpadlo. Ker je metalhead, je seveda moral biti tudi Viking pri Tolminu, haha .

Velikost je 28 x 19 x 0.6 cm.





[quessoy]

[Volkodlak]

Dog reče pred 10 urami:

Narisan je z Inkscapom, potem pa lasersko graviran. Trije sloji, prva itak morje (akril farba), drugi zemljevid, tretji "pokrov".



Vector art v kombinaciji z laserjem in pametno uporabo slojev za globino....very cool!

[Dog]

Volkodlak reče pred 15 urami:

Vector art v kombinaciji z laserjem in pametno uporabo slojev za globino....very cool!

Thanks!

[quessoy]

včeraj se mi ni dalo tipkat po telefonu, pa vprašam zdaj; koliko ur je bilo porabljenih za kompletiranje zadeve? in koliko ur pri načrtovanju?

[Volkodlak]

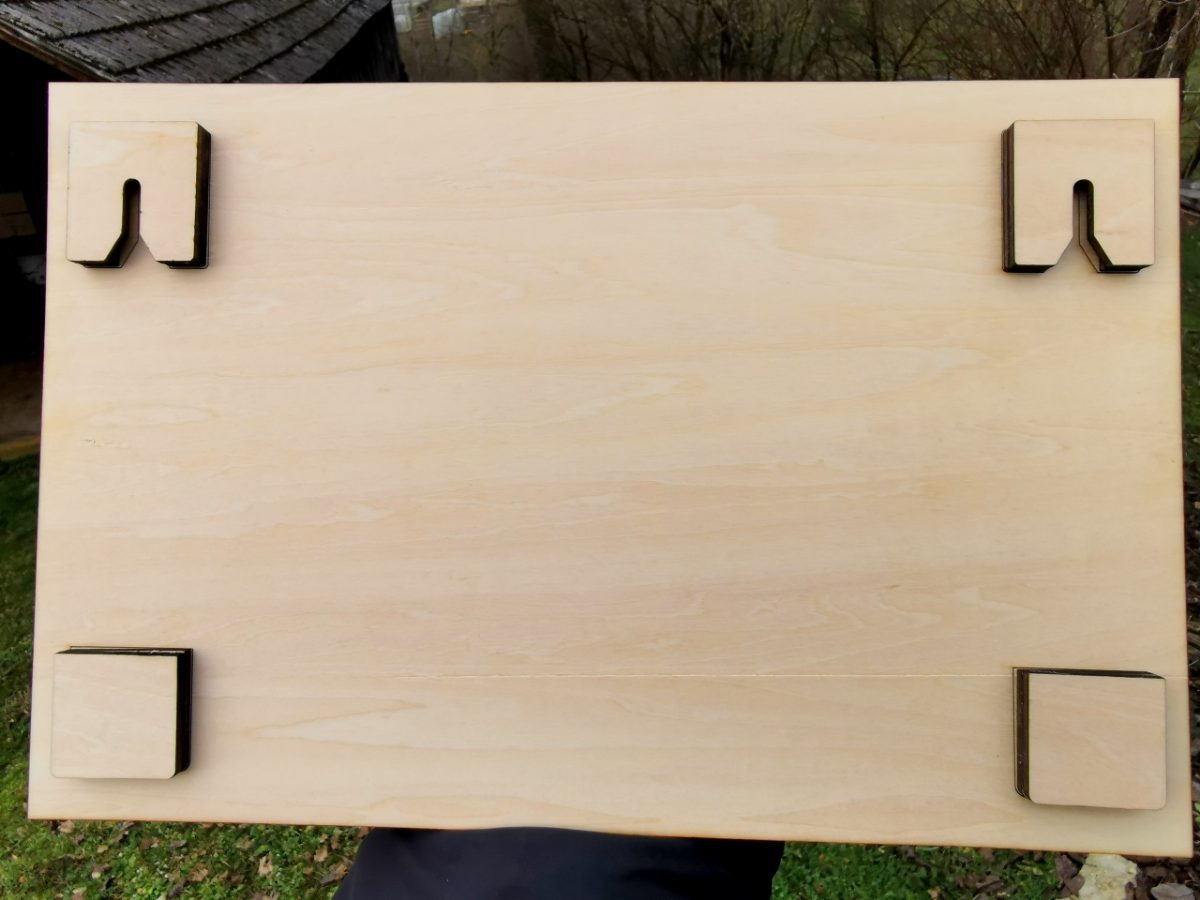

Lepota tovrstnih projektov je v temu, da lahko relativno preprost proces z domišljijo ter poznavanjem materijalov in procesov prinese res kul rezultate. Sem delal podobne stvari (Corel Draw namesto Inkscape) v eni izmed prejšnjih služb. Vektorji so res powerful tool, ne samo za grafiko ali lasersko graviranje, ampak tudi za definicijo cut linij na laser, plotter ali router mašini. V bistvu celo zadevo tretiraš kot 2D kanvas z tremi sloji (štirimi, če šteješ noge). Če bi moral ugibati bi rekel, da ima tale zadeva samo dva ali tri .dxf fajle katere sta poslala nekomu ki ima laser mašino (če jo nimata celo sama).

Končni rezultat je res impresiven, sploh za velikost in kako natančno se vse poklaplja med seboj. Da o artu sploh ne govorim - tematsko in flow. Even more so če sta vse sama zrisala iz nule.



Mogoče kot ideja za naslednjič... namesto pobarvanega modrega sloja bil lahko uporabil transparentno akriliko v isti debelini in na njo nalimal modri transparentni vinyl na območjih kjer tečejo reke,. Nato ustvariš gap med prednjim in centralnim slojem ter na koncu vržeš LED stripe na zadnjo stran. S tem bi dobil modre iluminirane reke in bel/rumen underglow efekt okoli oblike države in pod celo zadevo. Res pa je, da bi bilo za kaj takega priporočljivo narediti kanvas vsaj dvakrat večji z rahlo debelejšim plywood-om. Either way, svaka čast obema.



[Dog]

quessoy reče pred 22 urami:

včeraj se mi ni dalo tipkat po telefonu, pa vprašam zdaj; koliko ur je bilo porabljenih za kompletiranje zadeve? in koliko ur pri načrtovanju?



Huh, za samo načrtovanje, nešteto. Samo risanje ikonic je trajalo kar nekaj časa. Potem vzameš dejanski zemljevid Slovenije, mu znižaš opacity za določen procent, da postane napol transparenten in nato prerišeš outline rek (zato so tako geografsko natančne). Potem pa ikonice razporediš glede na dejansko geografijo: mesta, gozdovi, hribovja itd.

Samo graviranje sloja z zemljevidom traja približno 2 uri. Rezanje 'morja' je za laser nekaj minut, ker gre samo za pravokotnik. 'Pokrov' pa zaradi kompasa, napisa in pač bolj kompleksnega reza traja nekje 30–40 minut.

Na koncu pride še barvanje morja (dva sloja z akril barvo) in potem lepljenje. To zna biti malo nehvaležno, ker moraš paziti, da je vse poravnano res čisto v nulo.



Volkodlak reče pred 13 urami:

Mogoče kot ideja za naslednjič... namesto pobarvanega modrega sloja bil lahko uporabil transparentno akriliko v isti debelini in na njo nalimal modri transparentni vinyl na območjih kjer tečejo reke,. Nato ustvariš gap med prednjim in centralnim slojem ter na koncu vržeš LED stripe na zadnjo stran. S tem bi dobil modre iluminirane reke in bel/rumen underglow efekt okoli oblike države in pod celo zadevo. Res pa je, da bi bilo za kaj takega priporočljivo narediti kanvas vsaj dvakrat večji z rahlo debelejšim plywood-om. Either way, svaka čast obema.



Super ideja. Kar se pa velikosti tiče, sva malce omejena z velikostjo delovne površine laserja, ki je zgolj 50x40 cm. Laser pa je tudi nekoliko šibek. 3 mm plywood zreže večinoma v enem prehodu, sam je boljše dati dva za ziher. Če bi bila neka proper velika mašina, bi zemljevid bil še bolj detaljen in seveda večji, ker bi se lahko igračkal z ikonicami, brez da bi ga tematsko zadušil. Na majhno površino pač ne moreš utrpati ne vem koliko vsega.



[Dog]



Volkodlak reče pred 14 urami:

V bistvu celo zadevo tretiraš kot 2D kanvas z tremi sloji (štirimi, če šteješ noge).

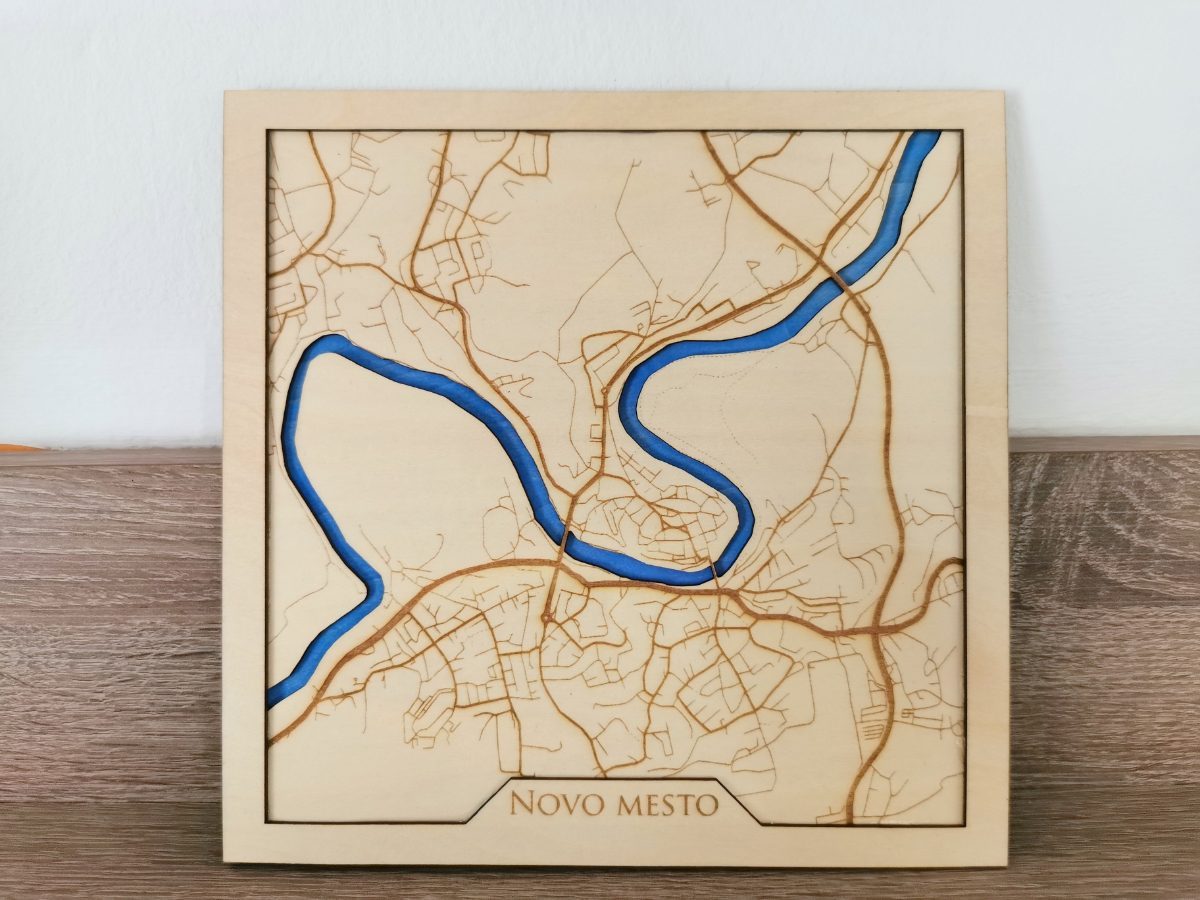

Tako nekako. Evo, na podoben način narejen zemljevid Nmja. Pri tem ni bilo nič lastnega risanja, ker podatke povlečeš dol z neta, samo odstraniš vse razen cest in vodnih teles (v tem primeru Krka).


[Dog]

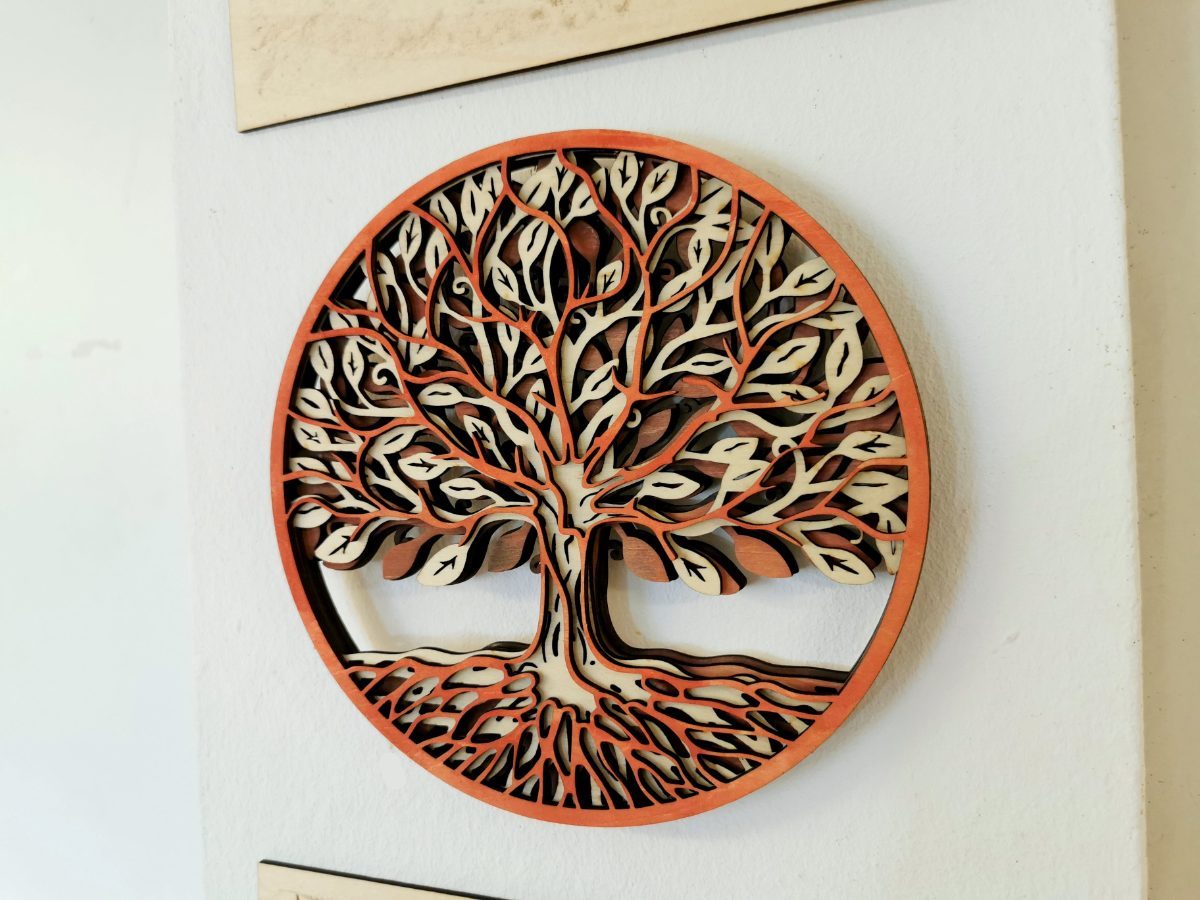

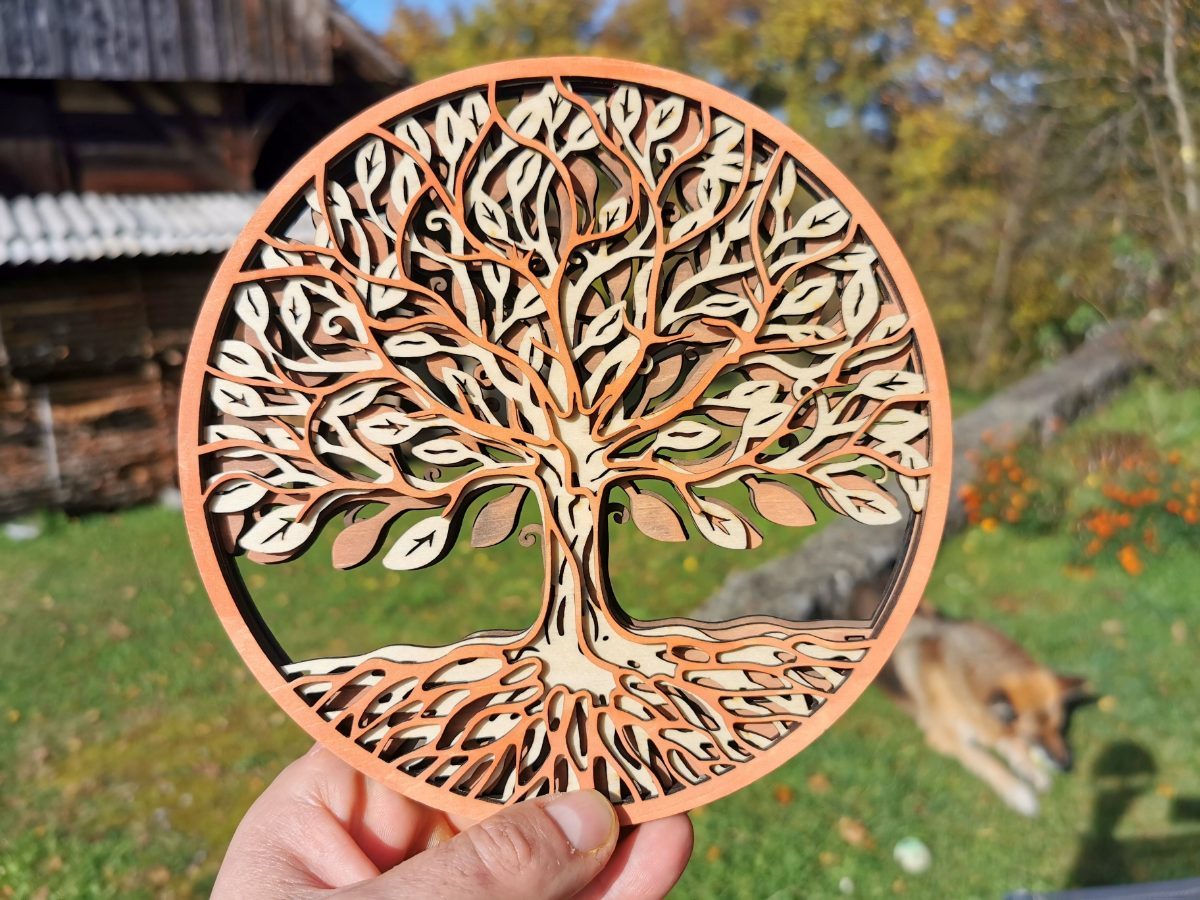

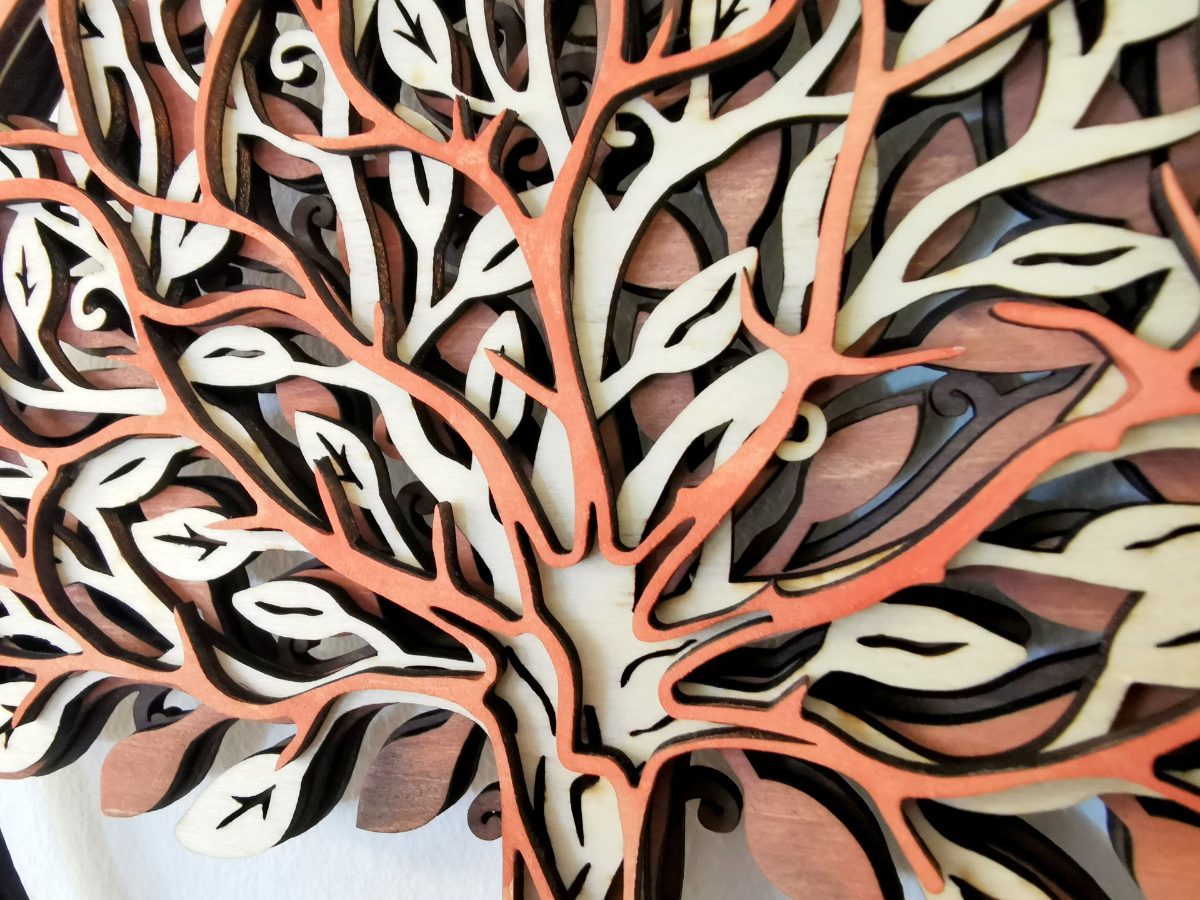

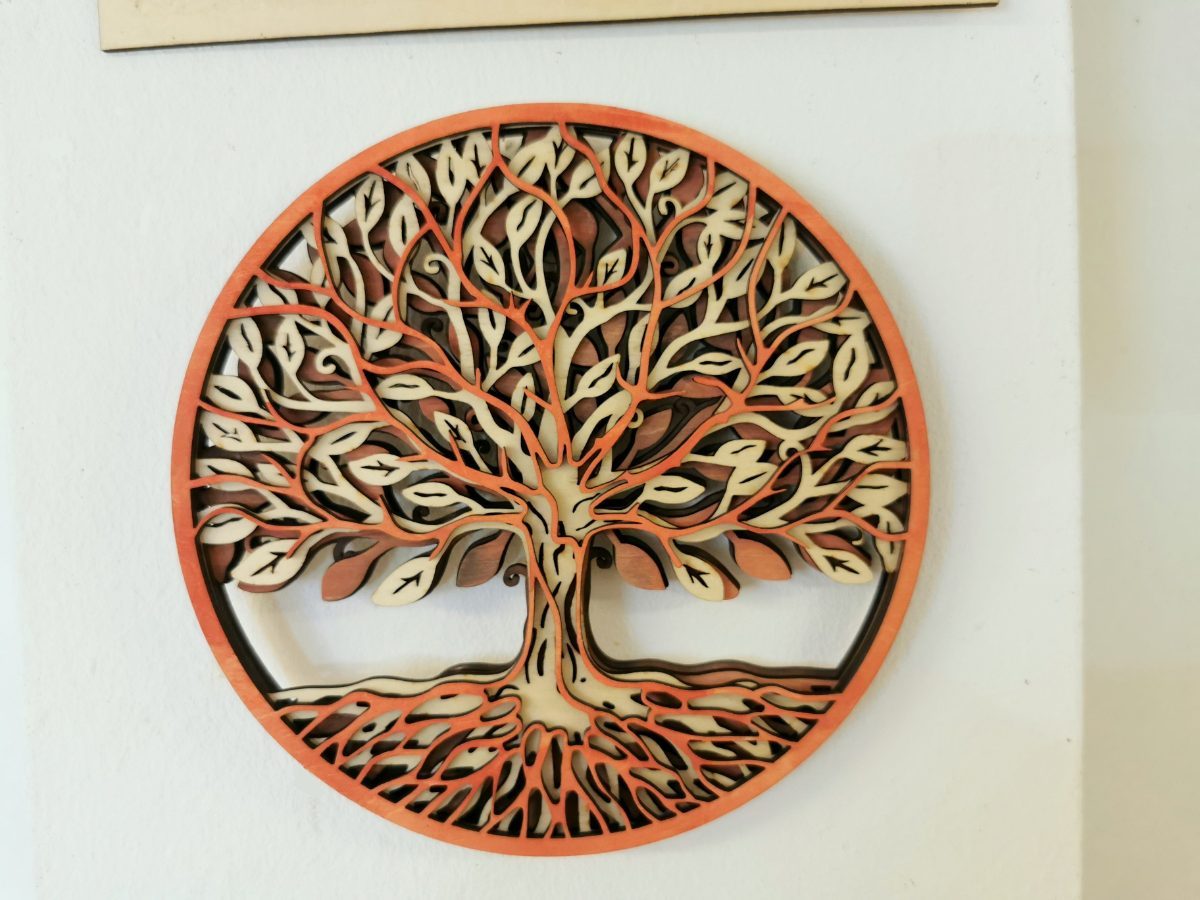

Ali pa 4 slojno drevo, sam ta fajl je bil pa kupljen na Etsyju:





[blad]

Ful v redu.

Kakšni plani za večje zadeve, cca 60x40cm ali več?

[Dog]

blad reče pred 17 urami:

Ful v redu.

Kakšni plani za večje zadeve, cca 60x40cm ali več?



Thanks! Ne, ker ima laser delovno površino zgolj 50x40 cm.
